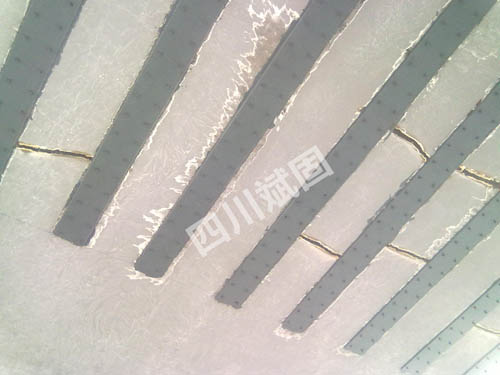

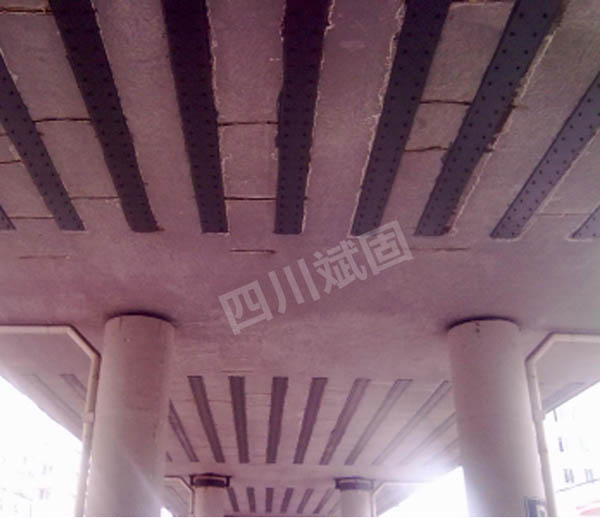

四川笼子口大桥粘钢项目

时间:2019-04-22 11:32   tags: 成功案例

粘贴钢板加固法是在混凝土构件表面用特制的建筑结构胶粘贴钢板,使其共同工作整体受力,以提高结构承载力的一种加固方法。它实质是一种体外配筋,提高原构件的配筋量,从而相应提高结构构件的刚度、抗拉、抗压、抗弯和抗剪等方面的能力。因此,采用此法加固对结构胶的要求较高,结构胶必须是强度高、粘结力强、耐老化、弹性模量高、线膨胀系数小、具有一定弹性。 相对于传统加固方法,粘钢加固法更为简单、快速,对结构的外形、净空等影响较小,其施工过程对生产和生活影响较小,因而在公路桥梁领域中都得到了普遍采用。


粘贴钢板加固法施工工艺
1、粘贴面混凝土清理根据施工图纸现场定位并标识出钢板位置大样,然后凿除粘钢区域混凝土表面2mm~8mm厚的表面砂浆,使坚硬的混凝土石外露,形成平整的粗糙面,表面不平处应用尖凿轻凿整平。再用钢丝轮清除表面浮浆,剔除表面疏松物。最后用压缩空气吹净表面粉尘,用工业丙酮清洗表面。
2、钻孔植埋锚栓
钢板安装和焊接将钢板套在螺栓上进行水平调整和固定,保证钢板与混凝土表面的间隙在3mm,焊接钢板接缝,按说明配置好结构胶水进行钢板封边,在钢板边缘预埋好相隔1m的灌入嘴跟塑料导管以做排气孔,再通气试压检验封边状况良好后灌注胶水。
3、灌注胶水按照说明书规定的比例配置胶水,用低速搅拌器搅拌均匀,用压力泵以0.2MPa~0.4MPa的压力将盛于压力罐中的粘钢胶水经塑料导管从注入嘴灌注到钢板与混凝土的空隙中,压力应保持稳定,当塑料导管冒出胶水时停止加压,以钢板封边胶封堵住灌入口,再以较低压力维持约10min,或灌注工作持续到所有排气孔均有胶水溢出。在灌注过程中,用橡皮锤或木锤敲打钢板以确认是否灌注密实。
4、养护灌注胶水施工结束后,应进行72h静置养护。在此期间,被加固的部位不得受到撞击和震动的影响。
5、灌注饱满检测待灌注胶水完全固化和防腐漆干后,用橡皮锤或木锤沿粘贴面轻轻敲打钢板,根据声音的饱满度判断灌注的密实度,如无空洞声,则表示已灌注密实。密实面积要达到粘贴面积的90%,否则应在钢板空鼓处重新打孔并用针筒灌胶。
